Обробка плоских поверхонь великої площі — одна з найпоширеніших та водночас ресурсоємних операцій у металообробці. Чернове знімання припуску, вирівнювання зварних конструкцій, обробка корпусних деталей та чистове калібрування площин вимагають від інструменту максимальної жорсткості, високої вібростійкості та ефективного тепловідведення.
Використання концевих фрез для широких площин часто призводить до низької продуктивності, підвищеного зносу шпинделя та появи слідності (сходинок) між проходами. Для оптимізації таких технологічних операцій застосовують спеціалізоване насадне оснащення.
Конструктивні особливості та види інструменту

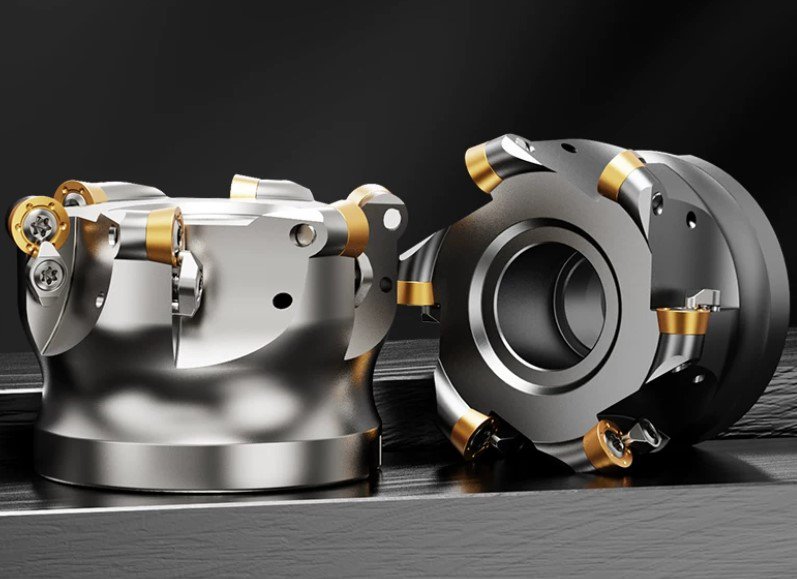

Сучасне плоске фрезерування базується на використанні фрезерних головок зі змінними твердосплавними пластинами. Залежно від геометрії та кута врізання в матеріал, інструмент поділяють за кутом в плані:
- Кут 45* (Універсальний вибір): забезпечує найкращий баланс між радіальним та осьовим навантаженням. Зменшує вібрації при фрезеруванні тонкостінних деталей і створює плавний вхід режучої кромки в метал.
- Кут 90* (Уступне фрезерування): дозволяє одночасно обробляти площину та прямий уступ. Призначений для випадків, коли потрібний суворий прямокутний профіль.
- Круглі пластини (High Feed / High Feed Milling): використовуються для екстремально високих подач та обробки загартованих сталей, розподіляючи навантаження по всій дузі стружкоутворення.

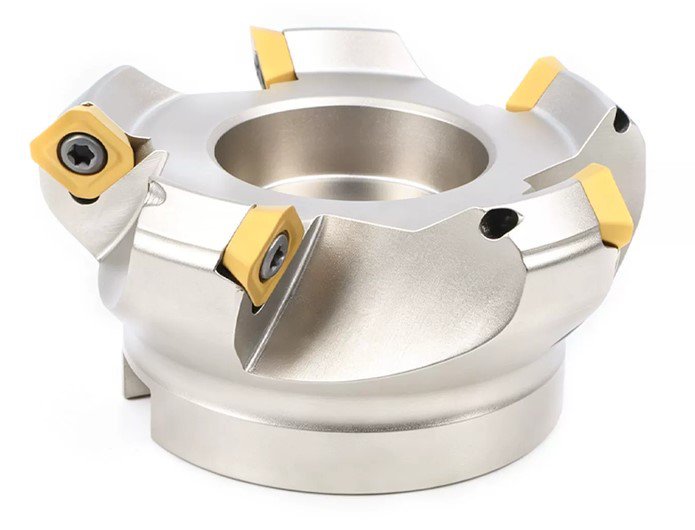

При черновій та чистовій обробці габаритних деталей основним інструментом виступає торцева фреза, конструкція якої дозволяє задействувати одразу кілька режучих кромок, розташованих на периферії та торці корпусу.
Ключові переваги застосування:
- Висока швидкість зняття металу (MRR): за рахунок великого діаметра корпусу (від 40 до 250+ мм) та багатолезової конструкції обробка великих площ відбувається за мінімальну кількість переходів.
- Економічна ефективність: при зносі або сколі режучого елемента замінюється лише твердосплавна пластина (або повертається на невикористану грань), тоді як самий корпус фрези служить роками.
- Відмінна якість поверхні: наявність зачисної (Wiper) пластини дозволяє отримувати дзеркальну чистоту поверхні навіть на високих подачах.
Для досягнення максимального ресурсу корпусів та пластин:
- Контролюйте виліт інструменту: жорсткість закріплення виправки в шпинделі безпосередньо впливає на відсутність вібрацій та цілісність твердосплавних пластин.
- Використовуйте правильне позиціонування: діаметр фрези повинен перевищувати ширину фрезерування приблизно в 1.2–1.5 раза, а вісь інструменту має бути зміщена відносно центру заготовки для оптимізації удару при вході зуба.
- Обирайте відповідний сплав та стружколом: підбирайте покриття пластин під конкретний тип матеріалу (P — сталь, M — нержавійка, K — чавун, N — алюміній).
Впровадження сучасного насадного фрезерного інструменту дозволяє значно скоротити час технологічного циклу, зменшити навантаження на верстат та гарантувати стабільну геометрію готових деталей.
