У домашній і промисловій мережі є три "герої", які рятують техніку й людей: автоматичний вимикач (АВ), пристрій захисного вимкнення (ПЗВ, RCD) і диференційний автомат (дифавтомат, RCBO). Вони схожі зовні, але працюють по-різному, і тому ставляться в різних місцях. Якщо спростити до побутової мови: автомат захищає проводку від перевантажень і короткого замикання, ПЗВ — людину від ураження струмом і будинок від "витікання" струму, а дифавтомат — це два в одному. Далі — без зайвих складних термінів, тільки практично і зрозуміло.

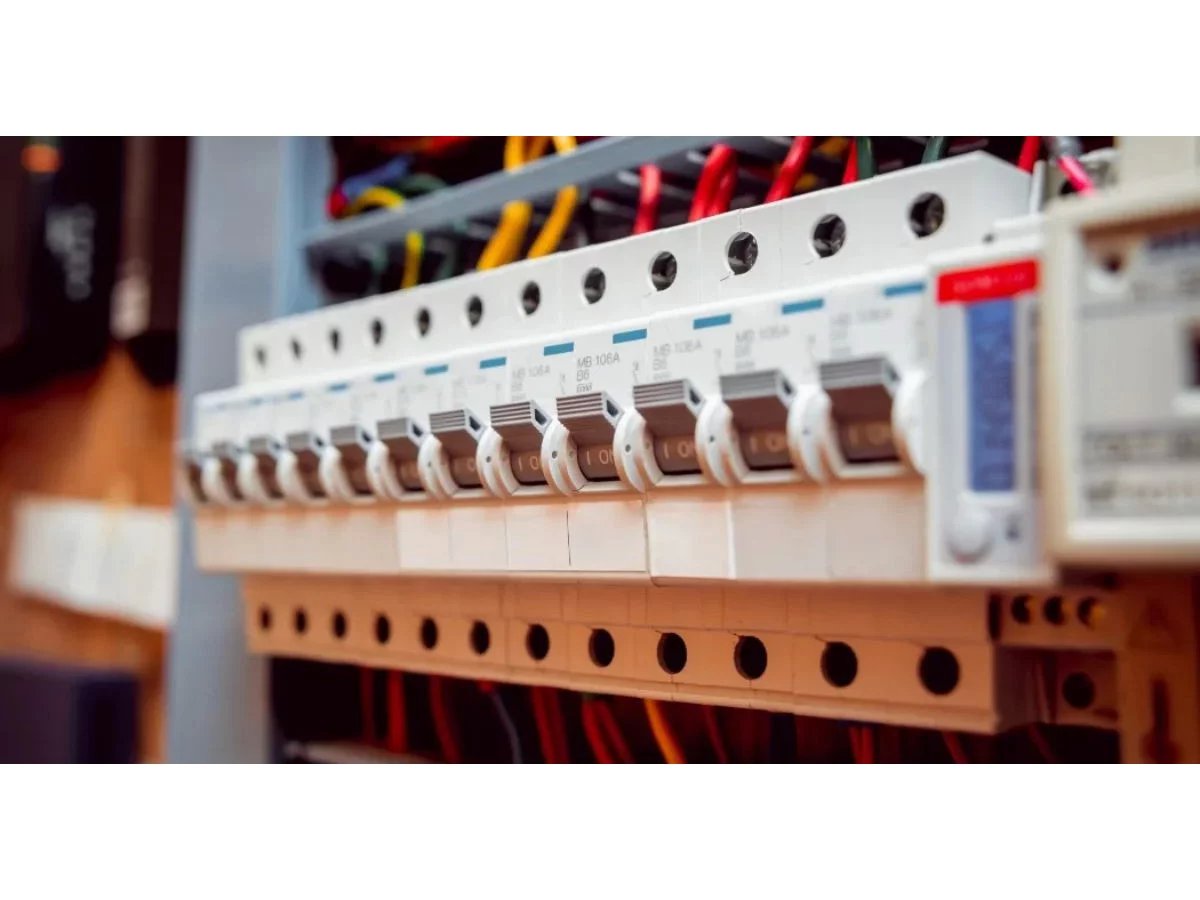

Автоматичний вимикач (АВ): базовий захист від КЗ і перевантаження
Автоматичний вимикач слідкує, щоб по дроту не текло більше, ніж проводка здатна витримати. Якщо раптом замкнуло або ви увімкнули занадто потужні прилади — він миттєво відключає лінію. Це не "розумний вимикач", а механізм безпеки, який продовжує життя кабелю та попереджає пожежі. Вибирають АВ за номінальним струмом, характеристикою спрацювання (B, C, D) та кількістю полюсів.
Коли і куди ставити АВ:
- Групи розеток і освітлення квартири/будинку.
- Окремі потужні споживачі: кондиціонер, електроплита, бойлер.
- Трифазні лінії у приватному будинку, гаражі, невеликому виробництві.
ПЗВ (RCD): захист людини і майна від струмів витоку
ПЗВ контролює "баланс" струму — скільки зайшло у лінію, стільки ж має повернутися. Якщо частина струму "витікає" через корпус чи вологу стіну, ПЗВ вимкне живлення за мілісекунди. На відміну від автомата, ПЗВ не реагує на перевантаження, йому потрібен у парі АВ. Тому в класичній схемі ви бачите зв'язку "АВ + ПЗВ" на одну групу або на весь поверх/зону.
Де ПЗВ обов'язкове або дуже бажане:
- Ванні кімнати, пральні, кухні, зовнішні розетки, тераси.
- Дитячі кімнати та лінії з переносними удлинювачами.
- Майстерні з інструментом, акваріуми, теплиці, підвали з підвищеною вологістю.
Дифавтомат (RCBO): "2-в-1" — автомат + ПЗВ в одному корпусі
Дифавтомат поєднує захист від перевантаження/КЗ і від витоків струму. Плюс — економія місця на DIN-рейці і простіше розвести окремі лінії з повним захистом. Мінус — якщо спрацював, треба зрозуміти, що саме стало причиною (перевантаження чи витік), хоча індикатори на сучасних моделях це підказують. У невеликих щитах дифавтомат часто найзручніше рішення.
Коли варто брати саме дифавтомат:
- На окремі "ризикові" групи: ванна, кухня, вуличні розетки.
- Коли мало місця у щиті, а хочеться повного захисту кожної лінії.
- Для швидкого монтажу без підбору пари "АВ + ПЗВ".
Головна різниця між АВ, ПЗВ і дифавтоматом — по-людськи
Автомат дивиться на силу струму — чи не забагато її для кабелю. ПЗВ дивиться на витік — чи не "втрачається" частина струму через людину/воду/корпус. Дифавтомат робить обидві справи одразу. Тому на суху розеткову групу часто вистачає автомата, а у ванній краще або зв'язку АВ+ПЗВ, або одразу дифавтомат. Так ви і проводку збережете, і себе захистите.
Як правильно підібрати: номінал, характеристика, чутливість
Починаємо з навантаження та перерізу кабелю. Номінал автомата беруть не "по приладу", а по кабелю — щоб автомат був слабшій ланкою, а не провід. Характеристика B/C/D показує, наскільки швидко автомат реагує на пускові струми: B — для освітлення й побутових ліній, C — універсально для розеток та більшості приладів, D — для двигунів з великим пуском. Для ПЗВ важливі тип (AC або A; у сучасному побуті частіше беруть тип A) і чутливість IΔn (10/30/100/300 мА).
Практичні підказки підбору:
- Розетки/загальні групи: АВ 16 А, характеристика C; ПЗВ/диф 30 мА, тип A.
- Ванна, пральна, посудомийка: ПЗВ/диф 30 мА, тип A — обов'язково.
- Вуличні розетки/садова техніка: 30 мА, бажано індивідуальна лінія.
- Майстерня/інструмент з двигунами: характеристика C або D, окремий автомат.
- Пожежний захист на вводі приватного будинку: ПЗВ 100–300 мА селективне (тип S).
Схеми: коли "АВ + ПЗВ", а коли дифавтомат
Якщо щит великий, зручно дати загальне ПЗВ на поверх і автомати на групи — просто і бюджетно. Якщо хочете максимальну селективність і швидке локалізування проблеми — ставте дифавтомати на кожну важливу лінію: ванна, кухня, зовнішні точки, бойлер, пральна. Комбінований підхід теж ок: загальне ПЗВ 100 мА для пожежної безпеки + дифавтомати 30 мА на "мокрі" та вуличні зони.
Типові варіанти:
- Квартира стандарт: вводний АВ → ПЗВ 63А/100 мА (за потреби) → групові АВ; "мокрі" групи через ПЗВ 30 мА або дифавтомат.
- Приватний будинок: селективне ПЗВ 100–300 мА на вводі → по зонах дифавтомати 30 мА.
- Майстерня/гараж: окремі лінії з характеристикою C/D, для зовнішніх розеток — 30 мА.
Часті помилки, яких легко уникнути
Люди часто ставлять ПЗВ без автомата — це неправильно: ПЗВ не захищає від перевантаження, тож або додаємо АВ, або беремо дифавтомат. Ще одна типова помилка — занадто "сильний" автомат для тонкого кабелю: гріється проводка, а не вибиває АВ. І третє — вибір ПЗВ типу AC там, де стоять інверторні прилади (пральні, кондиціонери, блоки живлення): краще брати тип A, він стабільніше працює з "електронікою".
Запам'ятати просто:
- ПЗВ ≠ захист від перевантаження — потрібен АВ або дифавтомат.
- Номінал АВ підбираємо під кабель, а не "щоб не вибивало".
- Там, де волога або вулиця — 30 мА, тип A, окрема лінія.
Міні-FAQ
Чи можна замінити "АВ + ПЗВ" одним дифавтоматом? Так, це зручно і економить місце.
30 мА — це обов'язково? Для захисту людини — так, це стандарт чутливості для побутових ліній.
Коли брати 10 мА? Для особливо чутливих зон (дитяча, медичні кімнати), але частіше 30 мА достатньо і менше хибних спрацювань.
Тип A чи AC? Сьогодні частіше A, бо більшість приладів мають електроніку.
Селективне ПЗВ навіщо? Щоб при витоку спочатку відключалась "мала" ділянка, а не весь будинок.
